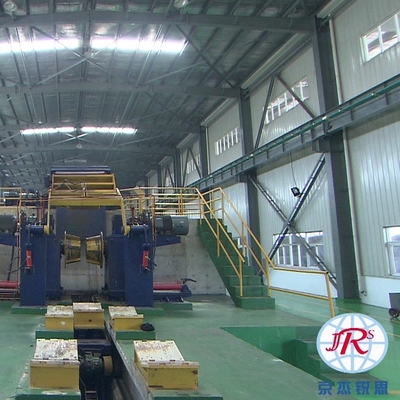

뜨거운 공기 건조 장치 30-180m/Min과 라인 공정을 소금물에 절이는 강철 푸쉬 풀

뜨거운 공기 건조 장치 (고품질인 고가)와 푸쉬 풀 산세 공정

기술 명세서

1.제품과 능력

1)제품 사양

재료 : 저탄소강과 중앙 탄소강
철강 번호 : SPCC, SPCD, SPCE, SS400, Q195, Q215와 Q235, 기타 등등.

위임 철강 번호 : Q215
코일 내경 : D=Φ610mm
코일 외부 직경 : D=Φ1100~Φ2050mm
스트립폭 : 1000~1500 밀리미터
스트립 두께 : 1.2~3.0mm
맥스. 코일 중량 : 25MT
기계적인 특성 : σs≤360N/mm2
품질 요구 사항 : 중국의 현재 표준 계약에 맞기.
1.2.생산력 : 350.000 톤
1.2.1. 라인 파라미터
라인의 전체 길이 : L100m
맥스. 선형 속도 (equipment/ 처리) : 110m /100m/min
통판 속도 : V=15m/min
산세 공정의 상술
2.1. 개략적 소개
이 산세 공정은 풀-푸쉬 타입이고, 진보적 얕은 탱크 난류 흐름 산세 기술을 채택합니다. 제공된 라인은 성숙하고 믿을 만하고 생산하는 실행에 의해 입증합니다.
.
결정적 릴장치와 텐션 릴을 제외하는 라인의 장비는 공기 배열을 채택할 것입니다. 달린 수준의 강철 줄은 +2500 입니다. 언코일링, 산세와 코일링은 완전히 온라인으로 완성될 것입니다.그것은 편리한 작동, 더 덜 결점, 일하는 고효율과 다른 특징을 가지고 있습니다. 그것은 안정적인 생산과 장기 운영으로 사용자들을 만족시킬 수 있습니다.
2.1.1Pickling 절차
car→pressing 롤 장치를 로딩하는 table→coil을 받는 코일과 leveler→hydraulic shear→angle을 똑바르게 하는 device→9-roll을 집중하는 device→1# 쪽 안내를 여는 코일은 탱크 (명부를 짜내) →cleaning 탱크 (명부를 짜내) →hot 에어 드라이어를 소금물에 절이는 shear→를 석유 coating→tension reel→coil 언로딩 자동차를 위한 device→2# 위기 roll→disc shear→→3-roll 유형 말 굴레 roll→turning 명부를 집중하는 device→1# 위기 roll→movable 변동 able→3# 쪽 안내를 집중하는 →2# 쪽 안내로 잘라주었습니다
2.1.2.라인의 주요 성능 매개 변수
2.1.2.1.
라인 속도 : 110m/min (최대.)
프로세스 속도 : 100m/min (최대)
통판 속도 : 15m/min

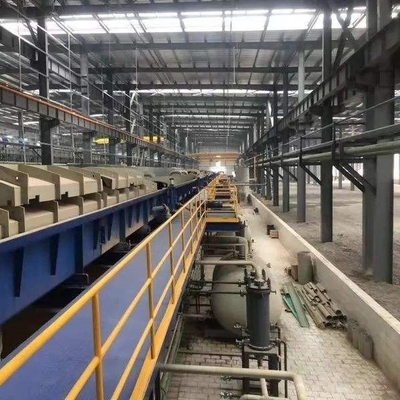

2.1.2.2. 픽클링 탱크
부문 양 : n=4 클래스 산세
각각 부문의 탱크 길이 : 12.50m


자동차를 (언로딩시키는) 코일 장하는 결정적 릴장치의 코일 드럼으로부터 결정적 릴장치의 코일 드럼 위에 강철 코일을 옮기거나 일시적인 스토어링을 위한 특수 기기 위에 강철 코일을 옮개서 사용됩니다.

자동차를 (언로딩시키는) 코일 장하는 수직 리프팅과 떨어지는 안장으로 고정식 안장과 수평선상 가로 이동식 자동차로 구성됩니다.
장비 성능 :
맥스. 중량을 로딩하는 것 : 25MT
강철 코일의 외경 : Φ1000-Φ2000mm
안장의 높이를 높이고 넘어뜨리는 것 : 1000 밀리미터
고정식 안장의 양 : 2 쌍 또는 3

2.2.1.2. 결정적 릴장치
결정적 릴장치는 스트립 거리 안으로 강철 코일을 풀고 적당한 긴장을 강철 줄에게 제공해서 사용됩니다.
결정적 릴장치는 보조 지지체와 결정적 릴장치를 표류시키는 수력 가요성 캔틸레버 타입이고 그것이 주로 결정적 릴장치, 가로 이동식 메커니즘과 보조 지지체, 기타 등등으로 구성됩니다.
장비 성능
코일 드럼의 유효 길이 : L=1750mm
코일 드럼의 지름 : D=Φ610mm
탄력적 타격 : ΔD=40mm
결정적 긴장 (최대) : 20KN

2.2.1.3.롤 장치와 개구장치를 누르기
개구장치는 강철 코일의 책임자를 끌어내고 스트립 거리 머리를 다음 절차로 운송해서 사용됩니다.
개구장치는 가압 롤이 오일 모터와 탄력적이고 불안정한 언코일링 부삽 플레이트에 의해 가동된 채로 이동성 프레임으로 구성됩니다.

2.2.1.4. 장비를 집중하는 측 안내
측 안내 센터링 디바이스는 달리는 강철 줄을 제어하여 안내와 위치를 위해 사용됩니다.
측 안내 센터링 디바이스는 수직 롤 갭의 수직 롤 스탠드와 조정 장치로 구성됩니다.
장비 성능
버티컬 롤 : Φ150×150mm
갭 : 750 밀리미터

2.2.1.5. 9 명부 교정 균등기
교정 균등기는 강철 줄과 스레딩의 쉽게 다음에 오는 처리한 더 헤드를 위한 강철 줄의 책임자를 똑바르게 해서 주로 사용됩니다.교정 균등기의 인발 롤은 교정 균등기에 스트립 거리의 책임자를 전달합니다.

.
